EC050103贯通轴增量型编码器

EC050103贯通轴增量型编码器

  • 系 列:EC050103
  • 规 格:请参考如下简介
  • 详细规格书

    编码器型号: EC050103
    名称: 贯通轴增量型编码器
    主要规格: 额定电压: DC 5V;
    定 位 数: 12个
    脉 冲 数: 12P/360°
    旋转力矩: 5-30 gf.cm.
    工作温度: -40℃ ~ +85℃
    旋转寿命: 30,000次
    产品特点: 该贯通轴编码器外形尺寸较小6.6mm*5.8mm*2.9mm,可满足回流焊要求。
    应用领域: 主要应用于智能手表、耳机及其它小型电子产品的音量控制和功能切换等作用。
    贯通轴增量型编码器 EC050103 产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Detent Torque 定位点力矩 :5-30gf.cm
    2、Number and position of detent 定位点数及位置:12点定位(间隔角度 30°±3°)

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力 :12个脉冲/360°
    2、Phase difference 相位差:≥3ms
    3、Rated voltage 额定电压: DC 5V
    4、Insulation Resistance 绝缘电阻:50MΩ 60s±5s at DC 50V
    5、Dielectric Voltage 耐电压:AC 50 V 60s±5s

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 回转寿命:30,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。下载SM10004.pd

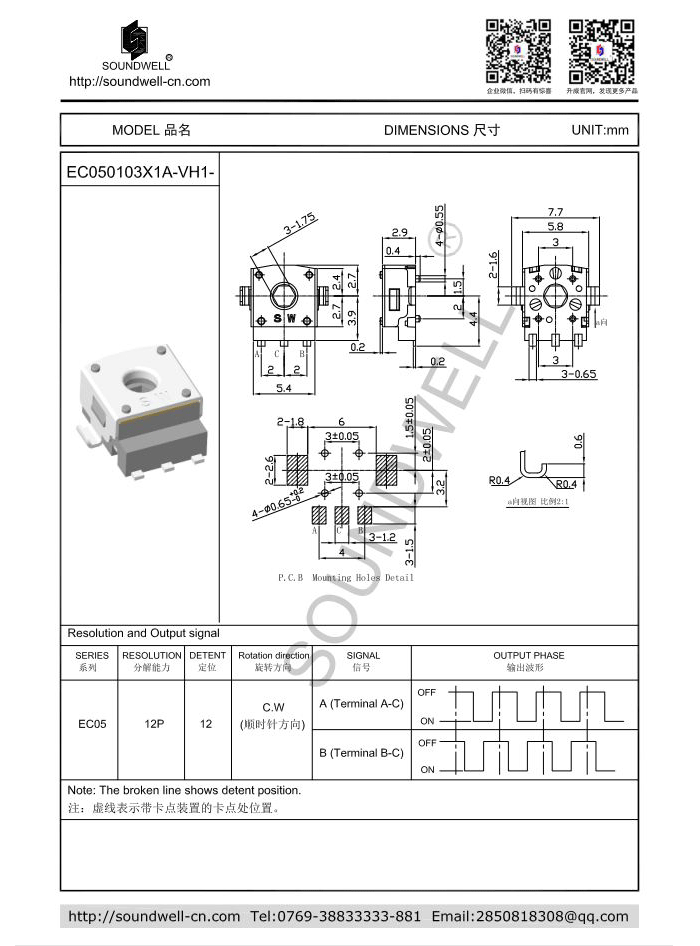

    EC050103贯通轴增量型编码器规格书
