17档电位器开关RA0920

17档电位器开关RA0920

  • 系 列:RA0920PN
  • 规 格:请参考如下简介
  • 详细规格书

    电位器型号: RA0920PN带定位
    名称: 电位器开关
    主要规格: 旋转角度:300°±10°
    旋转力矩: 150±100gf.cm
    按压力距:500~800gf
    定位数:17个
    旋转杂音:≤47mV
    额定功率:≤0.05W
    最高使用电压:AC 50V
    旋转寿命:20,000次以上
    产品特点: 该产品为一款带定位并带按压开关的旋转式电位器,体积较小,定位感清晰、明显,产品密封性良好。

    应用领域: 该产品目前适用于音响、咖啡机及其它家用电器上,主要起到音量调节、温度调节或其它功能调节。
    RA0920PN 电位器开关带定位产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Rotational Torque 旋转力矩 : 150±100 gf.cm
    2、Pressurization Torque 按压力距: 500~800gf
    3、Number of detemts click定位数:17 Click
    4、Shaft Stop Strength 止档强度:≥ 3 Kgf.cm
    5、Shaft Wobble (mm  p-p) 轴摆动 :0.5mm Max

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total  Resistance  Range 总阻及误差 :B103±20%
    2、Resistance  Taper 电阻特性曲线 :B
    3、Rating  Power  额定功率:0.05W
    4、Max. Operating  Voltage 最大工作电压 :50V AC
    5、Insulation  Resistance 绝缘电阻:10MΩ 1 Minute at  DC 50V
    6、Dielectric  Voltage 耐电压:1 Minute at  AC 50V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:20,000 cycles Min
    2、Pressurization Life 按压寿命:50,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject   to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载RA0920PN带定位.pdf

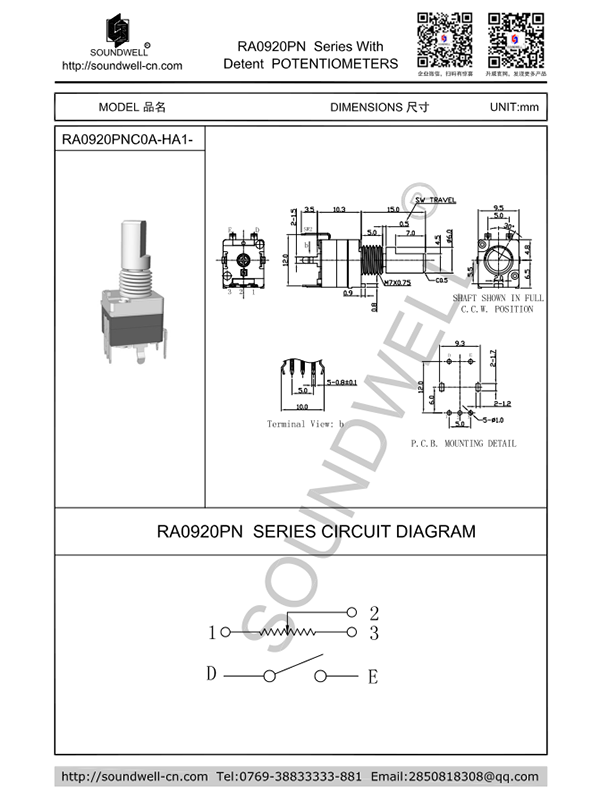

    17档电位器开关规格书
