RC0805拨盘电位器

RC0805拨盘电位器

  • 系 列:RC0805
  • 规 格:请参考如下简介
  • 详细规格书

    拨盘电位器型号: RC0805
    名称: 旋钮操作型拨盘电位器
    主要规格:

    外形尺寸:8.8mm
    旋转角度:200°±10°
    旋转力矩:10~100gf.cm
    旋转杂音:≤100mV
    同步误差:-40~0dB≤±3dB
    额定功率:≤0.03W
    最高使用电压:DC 5V
    工作温度: -10℃ ~60℃
    旋转寿命:10,000次以上

    产品特点: 此产品为一款小型两联电位器,并且轴柄中孔带内螺牙,性能稳定。
    应用领域: 该产品适用于耳机等相关电子设备上。
    RC0805拨盘电位器 产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Rotational Torque 旋转力矩 :10~100gf.cm
    2、Total Rotational Angle 旋转角度:200°±10°
    3、Shaft Stop Strength 止档强度:≥1Kgf.cm

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Total  Resistance  Range 总阻及误差 :1KΩ<R<1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
    2、Resistance  Taper 电阻特性曲线 :B
    3、Rating  Power  额定功率:0.03W
    4、Max. Operating  Voltage 最大工作电压 : DC 5V
    5、Residual Resistance残留电阻:R1,2≤10Ω;R2,3≤20Ω
    6、Insulation  Resistance 绝缘电阻:100MΩ 1 Minute at  DC 100V
    7、Dielectric  Voltage 耐电压:1 Minute at  AC 100V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life 旋转寿命:10,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject   to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载 RC0805.pdf

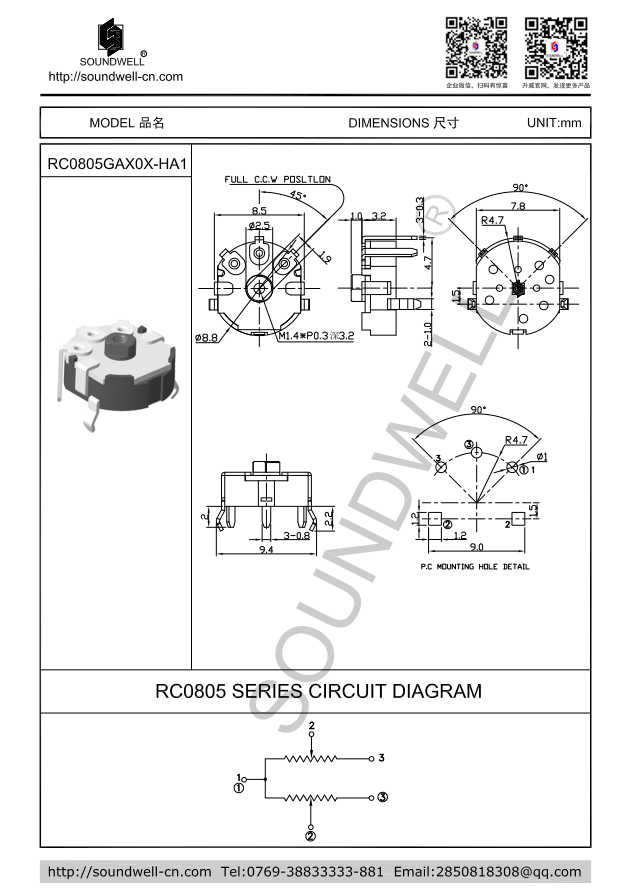

    RC0805拨盘电位器规格书
