EC56中空旋转编码器

EC56中空旋转编码器

  • 系 列:EC56-HA1
  • 规 格:请参考如下简介
  • 详细规格书

    编码器型号: EC56-HA1
    名称: 中空型旋转编码器
    主要规格:

    额定电压:  DC 5V
    定  位  数: 30个
    脉  冲  数: 15P/360°
    旋转力矩: 100-300 gf.cm
    工作温度:  -40℃ ~ +85℃
    旋转寿命:  30,000次

    产品特点: 产品厚度薄形化,本体厚度为4.2mm,总高为10.8mm,可以为客户节省空间。操作手感良好,信号输出稳定,中空结构可满足客户多功能化的需求。
    应用领域: 此产品目前适用于音响、电风扇、空气炸锅等家用电器上,主要起到调节音量、调节温度、调节速度、功能选择等作用。
    EC56中空旋转编码器产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Rotational Torque                      旋转力矩 :100~300gf.cm
    2、Total ratational angle                  旋转角度:360°
    3、Number and position of detent   定位点数及位置:30点定位(间隔角度 12°±3°)

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution                                分解能力:15个脉冲/360°
    2、Phase difference                       相位差:≥6ms
    3、Rated voltage                            额定电压:DC 5V
    4、Insulation Resistance                绝缘阻抗:100MΩ  1 Minute at DC 500V
    5、Dielectric Voltage                      耐电压:1 Minute at AC 300V

    三、ENDURANCE CHARACTERISTIC 耐久特性
     1、Rotational Life                           旋转寿命:30,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载 EC56-HA1.pdf

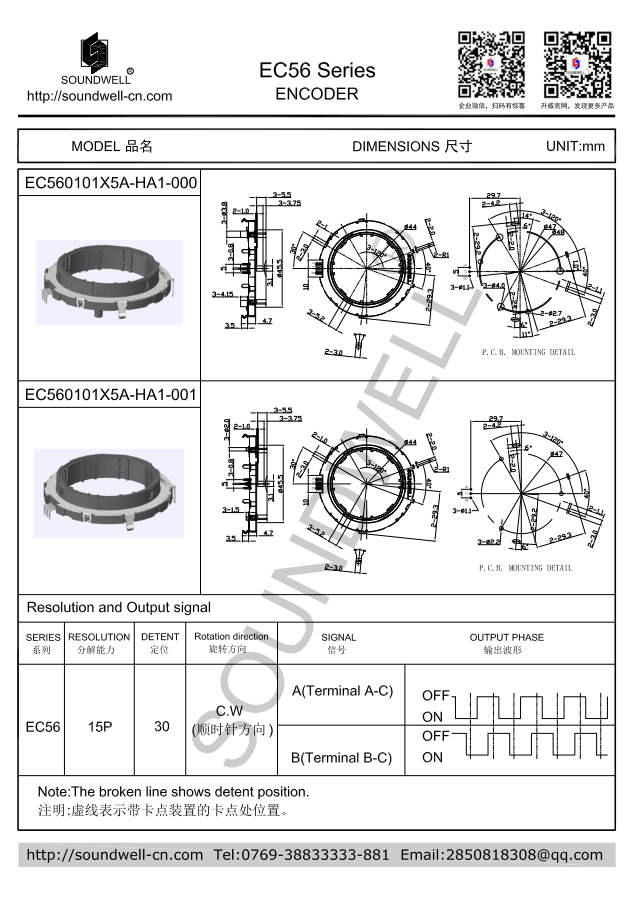

    EC56中空旋转编码器规格书
