RD27大功率电位器

系　列：RD27

规　格：请参考如下简介

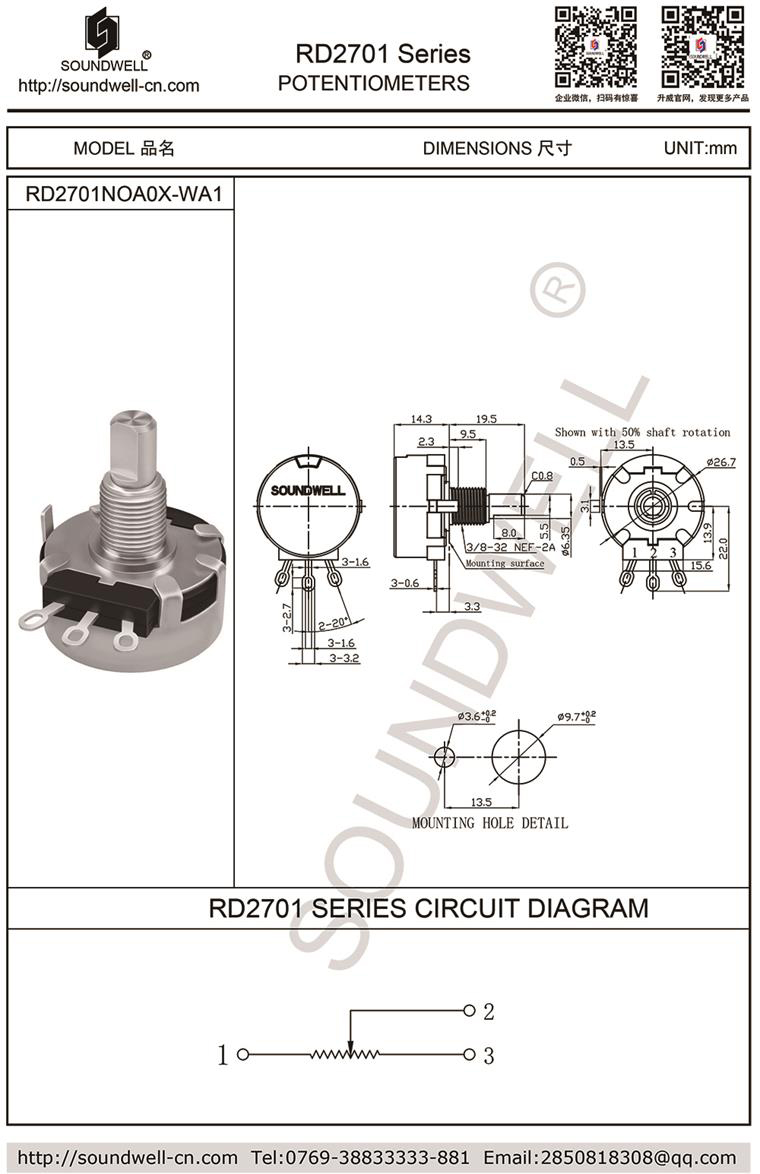

详细规格书

传感器型号：	RD27
名称：	大功率电位器
主要规格:	外形尺寸：27mm；额定功率：2W；额定电压：DC 45V；总阻值范围：1KΩ ～1MΩ; 残留电阻：≤20Ω ；旋转角度：312° ；；旋转力矩：70～280gf.cm; 止档强度：≥14Kgf.cm; 线性精度：≤±5%; 工作温度：-55℃～120℃；旋转寿命：3万次以上；
产品特点：	可满足较大功率的应于需求，有较好的耐温性及密封性，轴柄形状及长度可以定制。
应用领域：	适用于工业设备及农用机械。

RD27产品规格

一、MECHANICAL CHARACTERISTIC 机械特性
1、Rotational torque 旋转力矩：70～280 gf.cm
2、Mechanical rotational Angle 机械旋转角度：312°

二、ELECTRICAL CHARACTERISTIC 电气特性
1、Standard Resistance Range 标称阻值范围：1KΩ ～1MΩ
2、Rating power 额定功率：2W
3、Maximum operating voltage最高使用电压 DC 45V
4、Line error 线性精度：≤±5%
5、Insulation resistance 绝缘阻抗：100MΩ 1 Minute at DC 500V
6、Dielectric voltage 耐电压：1 Minute at AC 1000V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋转寿命：30,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
