EC11带螺纹金属轴编码器增量型

EC11带螺纹金属轴编码器增量型

  • 系 列:EC11
  • 规 格:请参考如下简介
  • 详细规格书

    系列: EC11
    名称: 带螺纹金属轴编码器增量型
    主要规格: 外形尺寸:∮11mm;
    额定电压: DC 5V;
    定位数:16/20/30/32个;
    脉冲数:8/15/16/20;
    工作温度:-40°C to 85°C;
    旋转寿命: 30000次以上;
    产品特点: 体积小,密封性好,可靠性高,有多种不同的规格供选择。
    应用领域: 该产品适用汽车音响、汽车空调、汽车导航、调音台及其它家用电器、相关电子设备上,主要起到调节音量、调节温度、调频、功能切换等作用。
    EC11编码器带螺纹金属轴产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Detent Torque 定位点力矩 :20-200gf.cm
    2、Number and position of detent定位点数及位置:16/20/30/32点定位
    3、Shaft wobble 轴摆动:0.2 mm MAX
    4、Shaft play in rotational wobble 轴的回转方向摆动:2° MAX

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力 :8/16/15/20个脉冲/360°
    2、Phase difference 相位差:≥3ms
    3、Rated voltage 额定电压: DC 5V
    4、Insulation Resistance 绝缘电阻:10MΩ 1 Minute at DC 250V
    5、Dielectric Voltage 耐电压:1 Minute at AC 50V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 回转寿命:30,000 cycles Min

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载EC1102成品图 .pdf

    下载EC1102成品图 .pdf

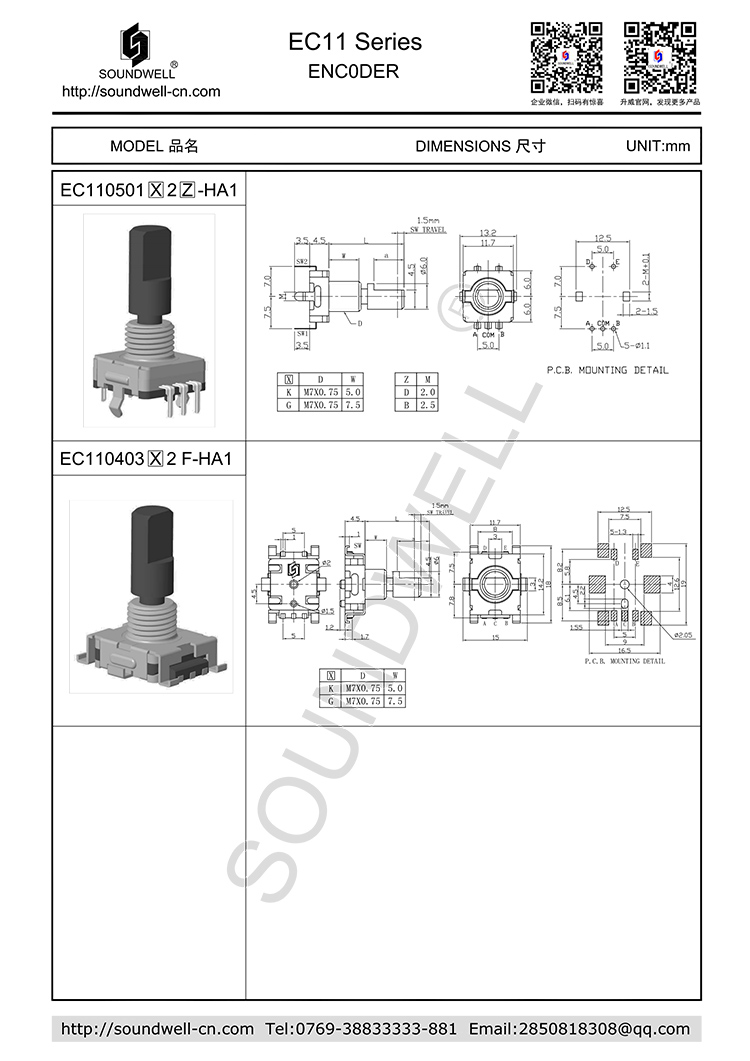

    EC11编码器带螺纹规格书



    EC11编码器带螺纹规格书

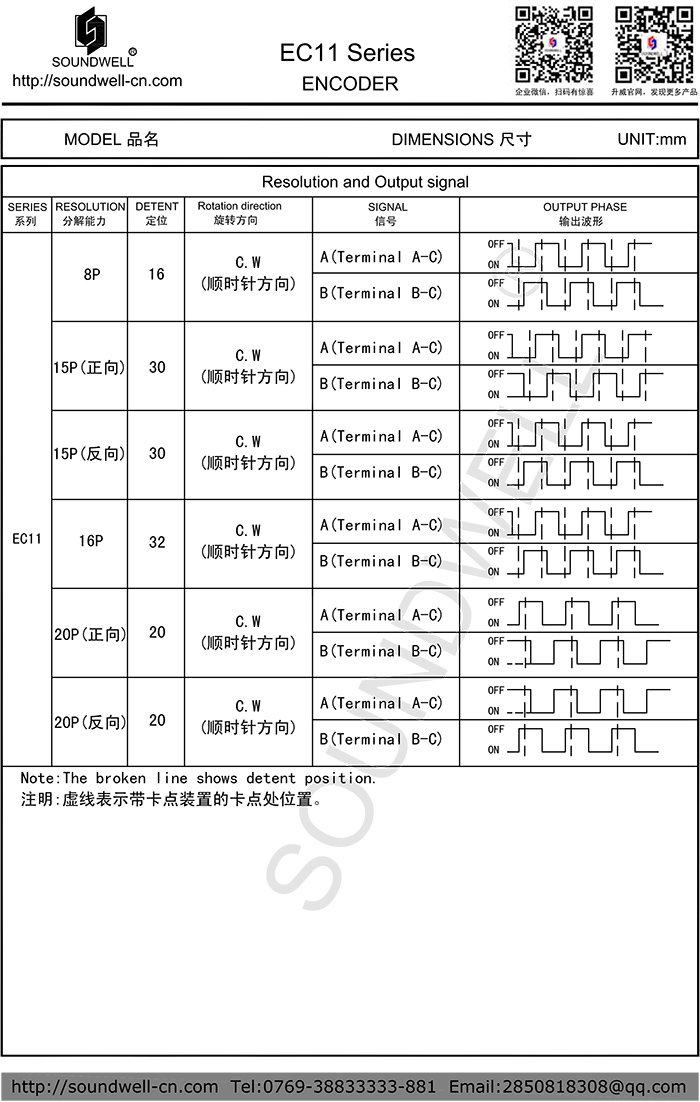

    EC11金属轴系列产品图
