系列：MA52
名称：分离式磁电编码器

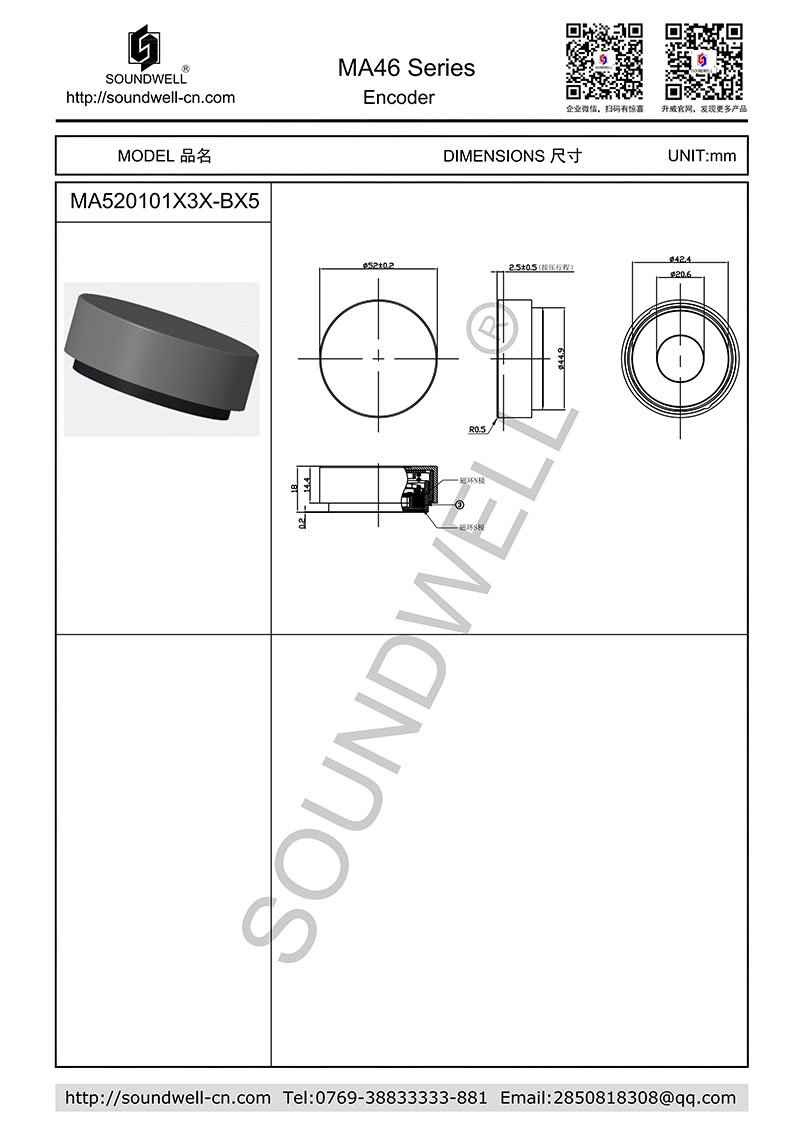

外形尺寸：52mmX18mm；
额定功率：DC 5V 15mA；
分辨率：128个脉冲/360°
定位点数：24 个；
工作温度：-25℃～90℃；
旋转寿命：50000次以上；
按压寿命：100000次；
分离式按压旋钮控制器；无需焊接或插拔，定位放置就可使用
主要适应用在集成灶等其它家电类产品
一、MECHANICAL CHARACTERISTIC 机械特性
1、Rotational torque 旋转力矩 ：100-300gf.cm
2、Step angle 每段角度：15°±2°
3、Operating force of switch开关作动力：350~650gf
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Rating power 额定功率 ：DC 5V 15mA
2、Encoder pulses 脉冲数：100 脉冲
3、Number of detent 定位点数：24 detents
4、Insulation resistance 绝缘阻抗：100MΩ 1 Minute at DC 250V
5、Dielectric voltage 耐电压：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋转寿命：50,000 cycles Min
2、Switch operating life开关寿命特性：100,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
