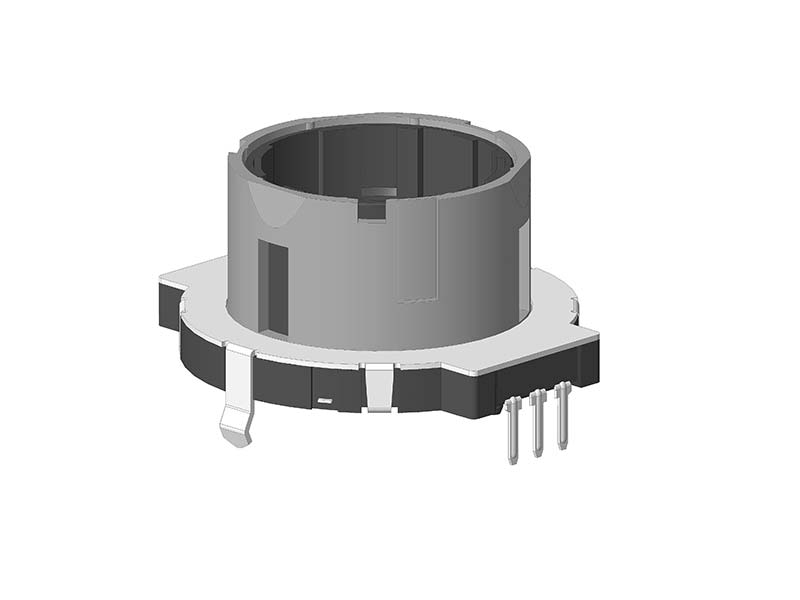

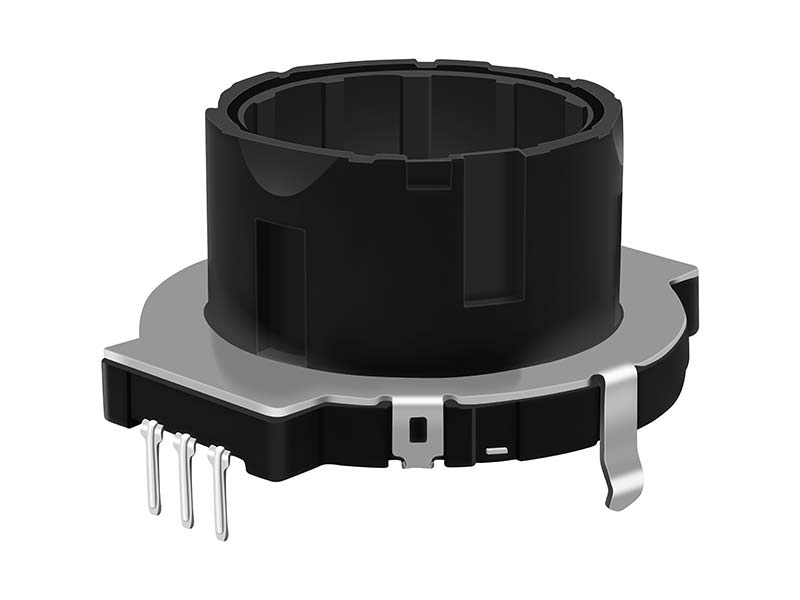

| 编码器型号： | EC280502X5A-HA1 |
| 名称： | 中空增量型编码器 |
| 主要规格: | 额定电压： DC 5V； 定 位 数： 30个 脉 冲 数： 15个/360° 旋转力矩：170±50 gf.cm 工作温度： -40℃ ~ +85℃ 旋转寿命： 30,000次 |
| 产品特点： | 信号输出稳定，中空结构可满足客户多功能化的需求，有良好的操作手感，定位响声清脆，利于操作者感知。 |
| 应用领域： | 该产品适用汽车音响、汽车空调及其它家用电器、相关电子设备上。 |

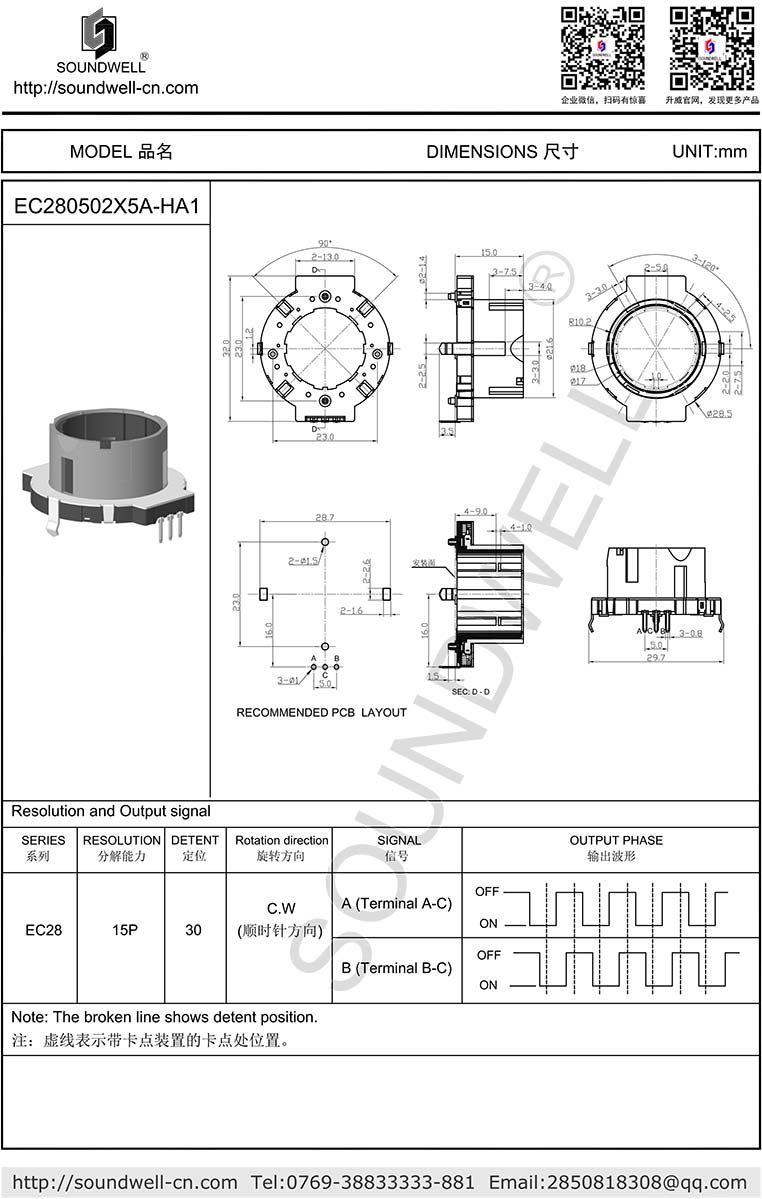

EC280502X5A-HA1产品规格
一、MECHANICAL CHARACTERISTIC 机械特性
1、Detent Torque 定位点力矩 ：170±50gf.cm
2、Number and position of detent 定位点数及位置：30点定位(间隔角度 12°±3°）
3、Shaft wobble 轴摆动：0.15 mm MAX
4、Shaft play in rotational wobble 轴的回转方向摆动：5° MAX
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：15个脉冲/360°
2、Phase difference 相位差：≥5ms
3、Rated voltage 额定电压： DC 5V
4、Insulation Resistance 绝缘电阻：100MΩ 60s±5s at DC 250V
5、Dielectric Voltage 耐电压：AC 300 V 60s±5s
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
