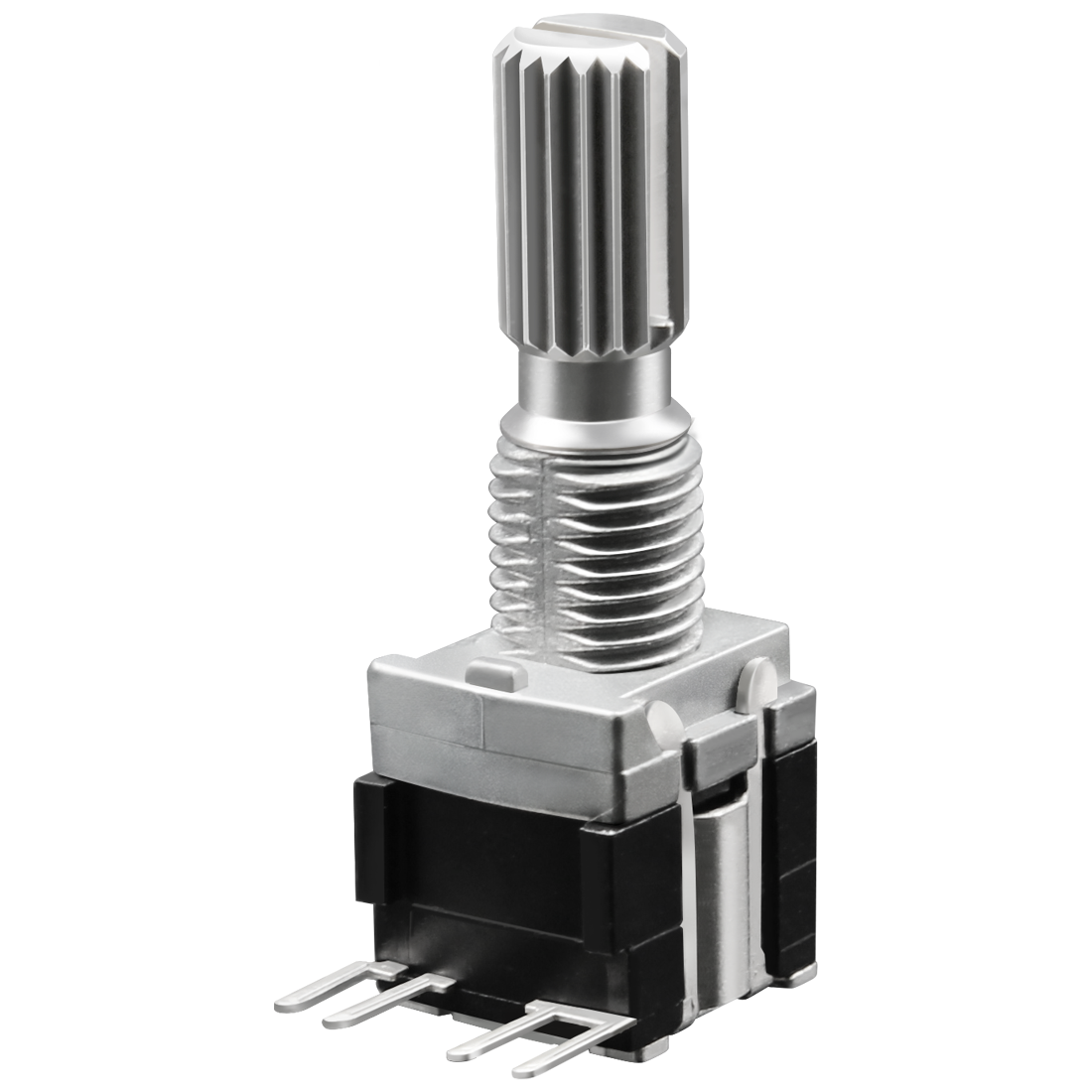

脉冲开关RS1002金属轴旋转开关
脉冲开关RS1002金属轴旋转开关

脉冲开关RS1002金属轴旋转开关

  • 系 列:RS1002
  • 规 格:请参考如下简介
  • 详细规格书

    脉冲开关型号: RS1002
    名称: 金属轴旋转式脉冲开关
    主要规格: 外形尺寸:10mm
    额定功率:DC 16V 0.1A;
    接触电阻:50mΩ Max ;
    定位点数:20个;
    工作温度: -20℃ ~60℃;
    旋转寿命:30,000次以上;
    产品特点: 360度旋转式脉冲开关,可以带按压式开关,轴心形状及长度可选择。
    应用领域: 该产品适用于音响、家用电器及其它相关电子设备上,主要起到调音量、翻页、功能选择等;按压式开关起电源通断功能。
    RS1002脉冲开关产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Rotational Torque 旋转力矩:80-300gf.cm
    2、Number of detent 段点数:20个
    3、Step angle 每段角度:18度
    4、Shaft wobble轴摆动:1.0 x L / 30mm p-p 以下(L:安装长度)

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Rating Power额定功率:0.1A,DC 16V
    2、Contact resistance 接触阻抗 :50mΩ Max
    3、Insulation Resistance 绝缘电阻:100 MΩ 1 Min at DC 100V
    4、Dielectric Voltage 耐电压:1 Minute at AC100V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational Life旋转寿命:30,000 cycles Min
    2、Push Life 按压寿命:20,000 cycles Min

    Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。

    下载RS1002成品图1.pdf
