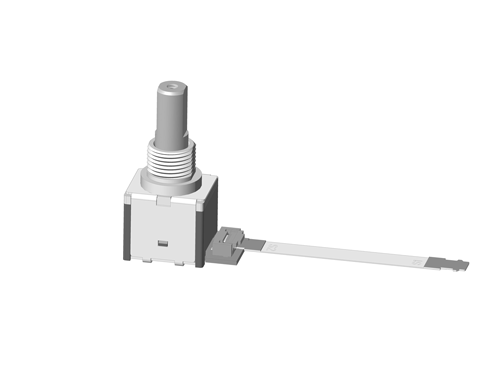

EG1301轴柄式光电编码器
EG1301轴柄式光电编码器

EG1301轴柄式光电编码器

  • 系 列:EG1301
  • 规 格:请参考如下简介
  • 详细规格书

    编码器型号: EG13
    名称: 轴柄式光电编码器
    主要规格: 额定电压: DC 5V;
    定 位 数: 16个
    脉 冲 数: 8个/360°
    旋转力矩: 160-360 gf.cm
    开关按压力:450-750 gf
    工作温度: -40℃ ~ +85℃
    旋转寿命: 30,000次

    产品特点: 是一种轴柄式光电编码器,产品采用模组化设计,尺寸紧奏,编码信号和 开关信号通过排线输出,客户可以直接使用,信号输出主要由光电结构产 生两组时序差的波形。
    应用领域: 适用汽车空调、家电电器、音响等相关电子设备上。 主要功能为调节音量、调节温度、功能切换等。

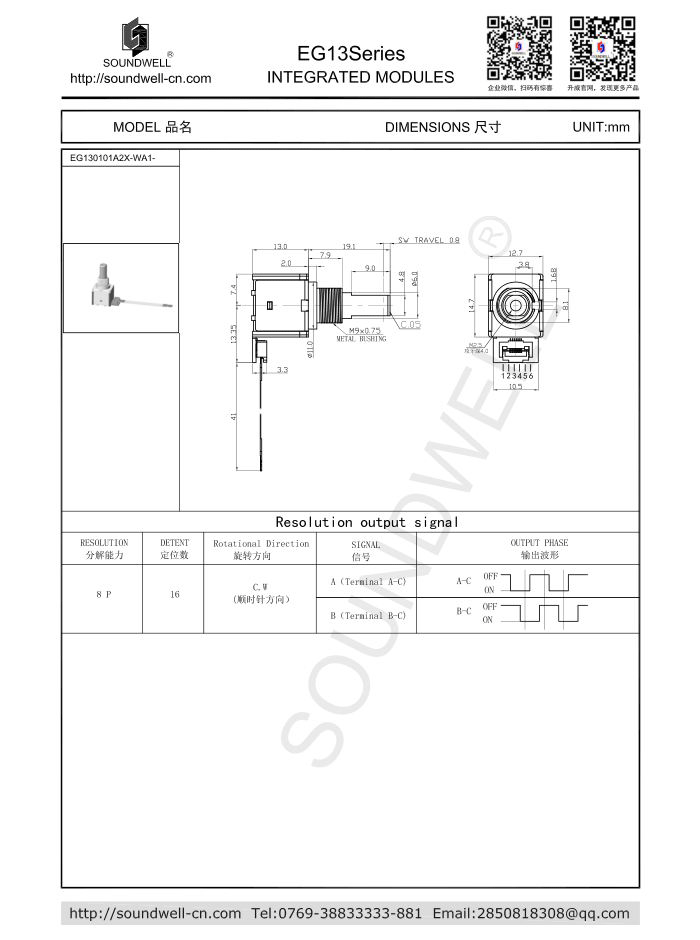

    轴柄式光电编码器 EG1301 产品规格

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、Detent Torque 定位点力矩 :160-360gf.cm
    2、Number and position of detent 定位点数及位置:16点定位(间隔角度 22.5°±3°)
    3、Shaft wobble 轴摆动:0.3 mm MAX
    4、Shaft play in rotational wobble 轴的回转方向摆动:3° MAX
    5、Travel of switch 开关移动量:0.8±0.3mm
    6、Operating force of switch 开关作动力:600±150gf

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力 :8个脉冲/360°
    2、Phase difference 相位差:≥6ms
    3、Rated voltage 额定电压: DC 5V
    4、Insulation Resistance 绝缘电阻:10MΩ 60s±5s at DC 50V
    5、Dielectric Voltage 耐电压:AC 60 V 60s±5s

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 回转寿命:30,000 cycles
    2、Push operating life 按压寿命:30,000 cycles

    Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet". . .

    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。下载SM10004.pd
