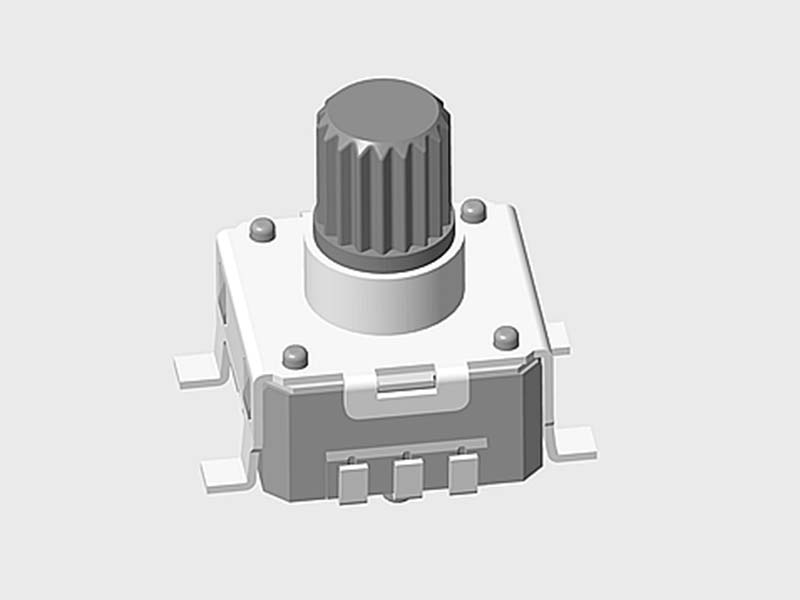

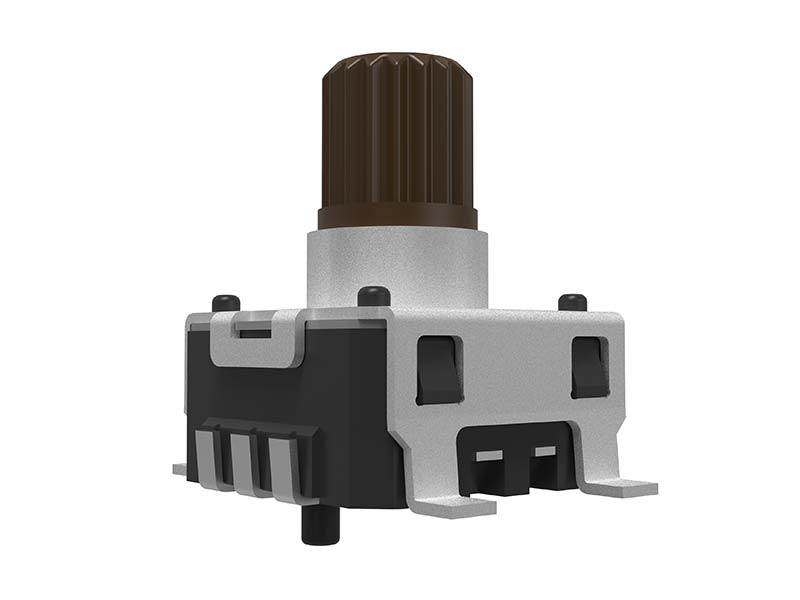

| 编码器型号： | EC0602 |
| 名称： | 增量型编码器 |
| 主要规格: | 外形尺寸：6.2*6.1mm； 额定功率：DC 5V ； 分辨率：6个脉冲/360° 定位点数：12 个； 工作温度：-40℃～85℃； 旋转寿命：30000次以上； |
| 产品特点： | 体积小，可满足回流焊，支架4个贴片脚焊接后稳定不易脱落。 |
| 应用领域： | 主要应用于便携式收音机、美容仪产品及其他电子产品。 |

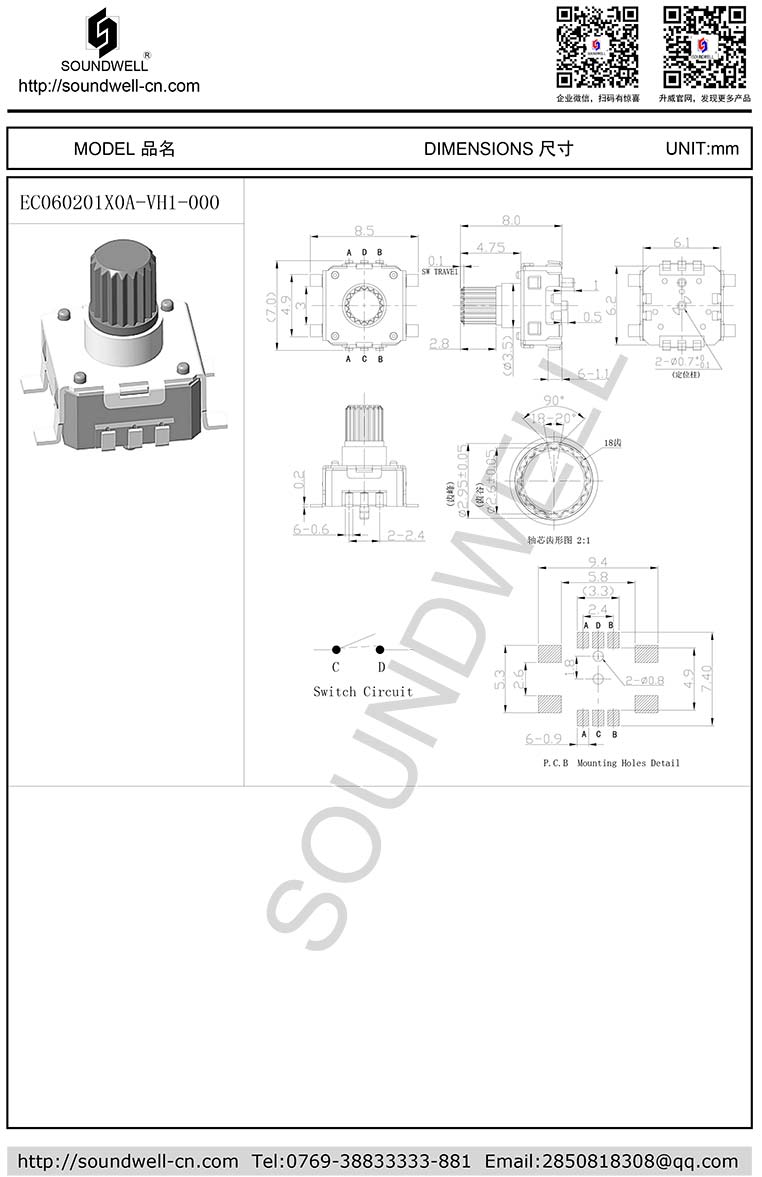

EC0602产品规格
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 ：15-70gf.cm
2、Number and position of detent 定位点数及位置：12 点定位(间隔角度 30°±3°）
3、Shaft wobble (mm p-p) 轴摆动 ：小于0.25 mm 以下
4、Shaft play in rotational wobble 轴的回转方向摆动：4° MAX
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ： 6个脉冲/360°
2、Contact resistance 接触阻抗：＜100mΩ
3、Rating power 额定功率 ：DC5V 1mA
4、Insulation Resistance 绝缘电阻：在端子安装板间50mΩ以上
5、Dielectric Voltage 耐电压：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
